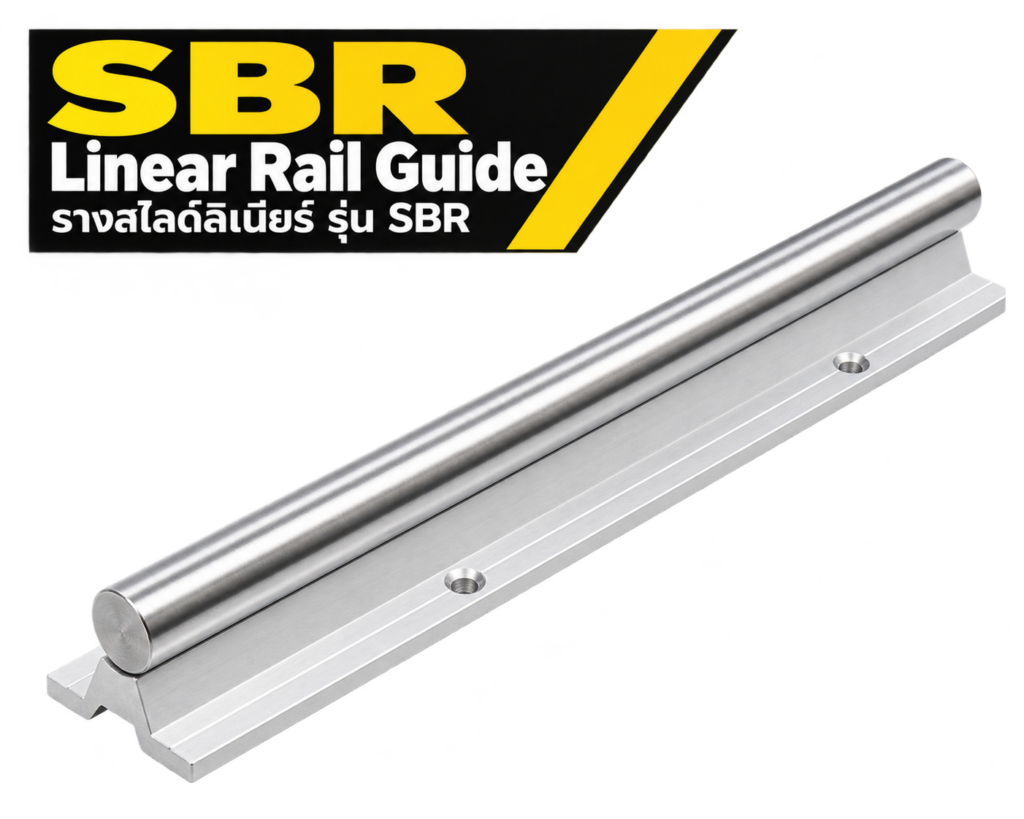

Linear Rail SBR

รางสไลด์ Linear Rail SBR10–SBR50 พร้อมฐานรองรับ

รางสไลด์ Linear Rail SBR หรือ
รางเลื่อนลูกปืนกลมแบบมีฐานรองรับ
เป็นอุปกรณ์สำหรับระบบเคลื่อนที่เชิงเส้น
(Linear Motion System) ใช้ในเครื่อง CNC Router
เครื่องจักรอัตโนมัติ โต๊ะเลื่อน และระบบขับเคลื่อน
ที่ต้องการให้ชิ้นส่วนเคลื่อนที่ตามแนวเส้นตรงอย่างราบรื่น

SaleCNC มีรางสไลด์ SBR ให้เลือกตั้งแต่
SBR10, SBR12, SBR16, SBR20, SBR25,
SBR30, SBR35, SBR40 จนถึง SBR50
ขนาดแกนกลมตั้งแต่ 10–50 มม.
พร้อมตัวเลือกความยาว 1 เมตร 2 เมตร และ 4 เมตร
ตามรุ่นและรายการสินค้าที่มีจำหน่าย

ราง SBR ประกอบด้วยแกนกลมที่ติดตั้งบนฐานรองรับ
อะลูมิเนียมตลอดแนวราง ออกแบบมาให้ทำงานร่วมกับ
บล็อกลูกปืนสไลด์ตระกูล SBR-UU
ช่วยรองรับแรงและลดการแอ่นตัวของแกน
เมื่อเทียบกับเพลากลมที่ไม่มีฐานรองรับ

รุ่นและความยาวรางสไลด์ SBR ที่เลือกได้

ลูกค้าสามารถเลือกขนาดรางและความยาวจากตัวเลือกสินค้า
ที่อยู่ด้านบนของหน้านี้ โดยตรวจสอบราคาและสถานะสินค้า
ตามตัวเลือกที่ต้องการก่อนสั่งซื้อ

หมายเหตุ:
ตัวเลขหลัง SBR แสดงขนาดเส้นผ่านศูนย์กลางแกนกลม
ไม่ใช่ความยาวราง เช่น SBR20 หมายถึงแกนกลมขนาด
20 มม. ส่วนความยาวรางต้องเลือกแยกต่างหาก

ความยาว Linear Rail SBR

• 1 เมตร (1000 มม.) เหมาะกับระบบที่ต้องการรางขนาดสั้นหรือพื้นที่ติดตั้งจำกัด
• 2 เมตร (2000 มม.) เหมาะกับระบบเลื่อนและเครื่องจักรที่ต้องการระยะรางปานกลาง
• 4 เมตร (4000 มม.) เหมาะกับเครื่องจักรขนาดใหญ่และระบบเคลื่อนที่ระยะยาว

ความยาวรางไม่เท่ากับระยะเคลื่อนที่ใช้งานจริง
เนื่องจากต้องเผื่อขนาดบล็อก จุดยึด
และพื้นที่ปลอดภัยบริเวณปลายราง

ข้อควรตรวจสอบก่อนสั่งซื้อ:
รุ่นและความยาวแต่ละชุดอาจมีราคาและสถานะจำหน่ายต่างกัน
กรุณาเลือกตัวเลือกที่ต้องการบนหน้าสินค้า
และยืนยันว่าราคารวมบล็อกลูกปืนหรือไม่
ก่อนทำรายการสั่งซื้อ

โครงสร้างและส่วนประกอบของรางสไลด์ SBR

รางสไลด์ SBR เป็นรางนำทางแบบเพลากลมรองรับเต็มแนว
(Fully Supported Round Shaft Rail)
องค์ประกอบหลักประกอบด้วยแกนกลม
และฐานอะลูมิเนียมสำหรับติดตั้งเข้ากับโครงสร้างเครื่องจักร

ส่วนประกอบสำคัญ

• Round Shaft: แกนกลมทำหน้าที่เป็นผิวทางวิ่งของชุดลูกปืน
• Aluminium Support: ฐานอะลูมิเนียมรองรับแกนตลอดความยาว ช่วยเพิ่มความแข็งแกร่งของชุดราง
• Mounting Holes: รูยึดบนฐานสำหรับประกอบเข้ากับโครงสร้างเครื่องจักร
• SBR-UU Bearing Block: บล็อกลูกปืนแบบเปิดที่ใช้เลื่อนไปตามแกนกลมของราง

ตารางขนาดและมิติราง Linear Rail SBR

ก่อนเลือกซื้อ ควรตรวจสอบขนาดเส้นผ่านศูนย์กลางแกน
ความกว้างฐาน ความสูงรวม และตำแหน่งรูยึด
ให้ตรงกับพื้นที่ติดตั้งและแบบเครื่องจักร

ขนาดภายนอกของรางจะเปลี่ยนแปลงตามรุ่น
และขนาดแกนกลม ตารางมิติจากผู้ผลิตควรเป็นข้อมูลอ้างอิง
ก่อนเจาะรูยึดหรือนำรางไปประกอบเครื่องจักร

คุณสมบัติของรางสไลด์ SBR (Features)

• เคลื่อนที่ราบรื่น: ใช้งานร่วมกับบล็อกลูกปืนเชิงเส้น เพื่อลดแรงเสียดทานในการเคลื่อนที่
• มีฐานรองรับตลอดแนว: ช่วยลดการแอ่นตัวของเพลากลมเมื่อรับแรงตามเงื่อนไขการออกแบบ
• ติดตั้งสะดวก: ฐานรางมีจุดยึดสำหรับประกอบเข้ากับโครงสร้างเครื่องจักร
• เลือกได้หลายขนาด: มีรุ่นตั้งแต่ SBR10 ถึง SBR50 สำหรับงานที่ต้องการขนาดแกนต่างกัน
• รองรับระยะรางหลายความยาว: เลือกความยาวให้เหมาะกับขนาดเครื่องจักรและพื้นที่ติดตั้ง
• ใช้กับระบบขับเคลื่อนได้หลายประเภท: เช่น Ballscrew สายพาน หรือชุดขับเคลื่อนที่ออกแบบร่วมกับรางนำทาง
• ดูแลรักษาได้: สามารถตรวจสอบสภาพรางและบำรุงรักษาชุดลูกปืนตามรอบการใช้งาน

รางสไลด์ SBR ใช้กับเครื่องจักรประเภทใดได้บ้าง?

รางเลื่อน SBR นิยมใช้เป็นชุดนำทางสำหรับ
ระบบเคลื่อนที่เชิงเส้นที่ต้องการโครงสร้างติดตั้งไม่ซับซ้อน
โดยสามารถนำไปประยุกต์ใช้กับงานต่อไปนี้

• เครื่อง CNC Router สำหรับงานไม้ พลาสติก และงานแปรรูปวัสดุ
• เครื่อง CNC DIY และเครื่องจักรประกอบเอง
• ระบบโต๊ะเลื่อนเชิงเส้น (Linear Sliding Table)
• ระบบป้อนชิ้นงานและเครื่องจักรอัตโนมัติ
• เครื่องตัด เครื่องเจาะ และอุปกรณ์เลื่อนตำแหน่ง
• ระบบแกน X, Y หรือ Z ที่ผ่านการออกแบบให้รองรับแรงเหมาะสม

การเลือกใช้งานต้องพิจารณาน้ำหนักชิ้นงาน
ทิศทางแรง ระยะห่างระหว่างราง ความเร็ว
ความแม่นยำที่ต้องการ และสภาพแวดล้อมของเครื่องจักร
ไม่ควรเลือกขนาดรางจากเส้นผ่านศูนย์กลางเพียงอย่างเดียว

การใช้งานร่วมกับบล็อกลูกปืน SBR-UU

Sliding Block SBR-UU
เป็นบล็อกลูกปืนสำหรับใช้งานร่วมกับรางสไลด์ SBR
โดยต้องเลือกขนาดที่ตรงกัน เช่น
SBR16 ใช้กับ SBR16UU และ SBR25 ใช้กับ SBR25UU

เมื่อประกอบบล็อกลูกปืนเข้ากับราง
บล็อกจะเคลื่อนที่ไปตามแกนกลม
โดยสามารถยึดโต๊ะงานหรือโครงสร้างที่ต้องการเคลื่อนที่
เข้ากับด้านบนของบล็อกได้

สำหรับระบบสองรางขนาน ควรตรวจสอบระดับ
ความขนาน และระยะห่างระหว่างรางให้เหมาะสม
เพื่อลดการฝืดและแรงที่เกิดจากการติดตั้งผิดแนว

รางสไลด์ SBR กับ HGH ต่างกันอย่างไร?

ราง SBR และราง HGH เป็นระบบนำทางเชิงเส้น
เหมือนกัน แต่มีรูปแบบการรองรับโหลดและโครงสร้างต่างกัน
จึงเหมาะกับการออกแบบเครื่องจักรคนละลักษณะ

คำแนะนำ:
สำหรับงานเครื่องจักรที่ต้องการความเที่ยงตรงสูง
หรือมีแรงและโมเมนต์กระทำมาก ควรเปรียบเทียบ
ค่ารับโหลดและค่าความแข็งแกร่งจากข้อมูลผู้ผลิต
ก่อนตัดสินใจเลือกระหว่าง SBR และ HGH

วิธีเลือกรางสไลด์ SBR ให้เหมาะกับงาน

1. เลือกขนาดแกนกลม

เริ่มจากน้ำหนักชุดเคลื่อนที่ แรงที่กระทำต่อระบบ
และระยะห่างระหว่างจุดรองรับ
โดยทั่วไปขนาดแกนที่ใหญ่ขึ้นช่วยเพิ่มความแข็งแกร่งของแกน
แต่การรับโหลดจริงต้องพิจารณาร่วมกับบล็อกลูกปืน
และโครงสร้างเครื่องจักร

2. เลือกความยาวราง

เลือกความยาว 1 เมตร 2 เมตร หรือ 4 เมตร
ให้ครอบคลุมระยะเคลื่อนที่ที่ต้องการ
พร้อมเผื่อพื้นที่สำหรับบล็อกและจุดหยุดปลายราง
รวมถึงตรวจสอบความยาวที่มีจำหน่ายของรุ่นนั้น

3. เลือกบล็อก SBR-UU ให้ตรงรุ่น

ตัวเลขขนาดของบล็อกต้องตรงกับราง
เช่น SBR20 ใช้ SBR20UU
ไม่ควรนำบล็อกต่างขนาดมาประกอบแทนกัน

4. ตรวจสอบพื้นที่ติดตั้ง

ตรวจสอบความกว้างฐานราง ความสูงรวม
ตำแหน่งรูยึด และระยะห่างระหว่างราง
เพื่อให้สามารถติดตั้งได้โดยไม่ติดชิ้นส่วนอื่น

5. ตรวจสอบสภาพแวดล้อม

หากใช้งานในพื้นที่ที่มีฝุ่น เศษโลหะ น้ำ
หรือความชื้น ควรพิจารณาวิธีป้องกันสิ่งสกปรก
การหล่อลื่น และการบำรุงรักษาเพิ่มเติม

ข้อควรระวังในการติดตั้ง Linear Rail SBR

1. ตรวจสอบความเรียบของพื้นผิวติดตั้งก่อนยึดราง
2. ติดตั้งรางให้ตรงแนวและตรวจสอบความขนานเมื่อใช้รางคู่
3. ตรวจสอบตำแหน่งรูยึดและใช้ตัวยึดที่เหมาะสม
4. ไม่ฝืนเลื่อนบล็อก หากพบอาการติดขัดผิดปกติ
5. ป้องกันฝุ่นและเศษวัสดุเข้าสู่บริเวณผิวทางวิ่ง
6. หล่อลื่นตามข้อกำหนดของชุดลูกปืนที่ใช้งาน
7. ตรวจสอบระยะสุดของการเคลื่อนที่เพื่อป้องกันบล็อกหลุดจากราง

รูปภาพเพิ่มเติมของรางสไลด์ Linear Rail SBR

ภาพตัวอย่างด้านล่างใช้ประกอบการศึกษารูปแบบราง
โครงสร้าง และลักษณะการประกอบ
โดยขนาดจริงขึ้นอยู่กับรุ่นที่เลือก
